Цикл «Виды связности и SDN», часть 12. Предыдущая часть: «SDN в Kubernetes: Flannel, Calico, Cilium и OVN-Kubernetes».

Ось: область — филиалы и выбор пути (SD-WAN).

Если между офисом и ЦОДом поднять два VPN-туннеля, мы получим резервную связность. SD-WAN появляется, когда система централизованно описывает политики, измеряет качество путей и автоматически выбирает транспорт для разных потоков.

Underlay остаётся разным

Филиал может иметь:

• проводного оператора;
• LTE/5G;
• второго локального провайдера;
• спутниковый канал;
• L3VPN;
• обычный Интернет.

SD-WAN строит общий overlay и скрывает различия от приложений, но учитывает реальное качество каждого канала.

Active/standby

Основной туннель используется постоянно, резервный включается после отказа. Просто и предсказуемо, но оплаченный резерв большую часть времени простаивает.

Критично правильно определить отказ. Наличие линка Ethernet и даже доступность gateway не означают, что удалённый сервис достижим.

Active/active

Несколько путей используются одновременно. Потоки распределяются по политике, ECMP или измеренным характеристикам.

Нельзя бездумно отправлять пакеты одного TCP-сеанса разными маршрутами с сильно отличающейся задержкой: reordering ухудшит производительность. Обычно путь выбирается на поток или применяется специальная техника packet steering.

Пробы SLA

Система измеряет:

• loss;
• latency;
• jitter;
• доступность конкретного назначения;
• иногда реальную производительность.

Для голоса важны задержка и jitter, для резервного копирования — полоса, для терминального доступа — loss и latency. Один универсальный показатель «канал зелёный» недостаточен.

Маршрутизация по приложению

Политика может сказать:

• голос идёт по каналу с минимальным jitter;
• корпоративные приложения — через ЦОД;
• обновления ОС — через локальный Интернет;
• backup использует дешёвый канал ночью;
• при деградации SaaS трафик переключается на другого оператора.

Для этого нужны классификация, измерения и механизм безопасно изменить forwarding.

Локальный выход (local breakout)

Не весь Интернет-трафик нужно возить через центральный ЦОД. Локальный выход снижает задержку и нагрузку на backbone.

Но политики безопасности, DNS, фильтрация и журналирование должны работать одинаково на всех филиалах. Иначе local breakout превращает каждый офис в отдельный маленький периметр, который надо обслуживать.

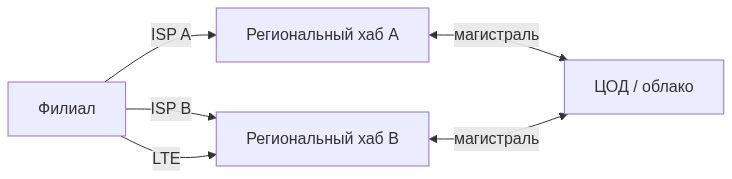

Топология

Небольшая сеть может использовать два центральных хаба.

Распределённая компания — региональные хабы и контролируемый inter-region backbone.

Прямые dynamic tunnels между филиалами полезны для голоса и локального обмена, но не обязаны подниматься между каждой парой.

Control plane и отказ

Orchestrator хранит намерение (intent) и распространяет конфигурацию. Локальное устройство должно продолжать forwarding по последней рабочей политике при потере управления.

Проверяем отдельно:

• существующие сессии;
• новые сессии;
• переключение при отказе underlay;
• обновление политики;
• возврат основного канала;
• split brain между контроллерами.

Что можно собрать самостоятельно

Базовый вариант:

• VyOS/Linux/маршрутизатор на филиале;
• туннели WireGuard или IPsec;
• BGP/OSPF внутри overlay;
• BFD или активные probes;
• policy routing;
• Ansible/API для конфигурации;
• Prometheus/Zabbix для измерений.

Это уже способно дать хорошую связность. Но придётся самостоятельно решать orchestration, безопасное обновление политик, инвентарь, откат и единое представление состояния.

Коммерческий SD-WAN продаёт именно эту операционную упаковку, а не неизвестный науке вид туннеля.

Где это ломается

• «Канал зелёный», потому что ping до gateway есть, а SaaS уже недоступен.
• Local breakout включили без единого DNS и журналирования.
• Один TCP-сеанс размазали по двум каналам с разной задержкой.
• Контроллеры в split brain раздают разные политики.
• Три туннеля называют SD-WAN, хотя выбора пути по SLA нет.

В финальной части соберём программу диагностики и начнём ломать нашу лабораторию одинаковыми способами.
