L2-overlay: VLAN, VXLAN, Geneve и EVPN
Цикл «Виды связности и SDN», часть 3. Предыдущая часть: «Underlay и overlay: сеть под сетью».
Ось: уровень — L2.
VLAN хорошо разделяет сеть внутри одного L2-домена, но его идентификатор имеет 12 бит, а сам VLAN не объясняет, как перенести Ethernet через маршрутизируемую фабрику или Интернет.
VXLAN решает эту задачу: помещает Ethernet-кадр в UDP и доставляет его между VXLAN Tunnel Endpoint — VTEP. VTEP — точка, где кадр входит в туннель и выходит из него.
VNI вместо VLAN ID
VXLAN Network Identifier имеет 24 бита. Теоретически это около 16 миллионов логических сегментов вместо примерно четырёх тысяч VLAN.
VNI не обязан совпадать с VLAN ID. На границе VTEP локальный VLAN может отображаться в VNI, переноситься через IP-фабрику и на другой стороне снова превращаться в локальный VLAN.
Underlay при этом не знает MAC-адресов виртуальных машин. Он маршрутизирует только внешние IP-адреса VTEP.
Откуда VTEP знает удалённый MAC
Простейшая модель — flood-and-learn. Неизвестный unicast, broadcast и часть multicast-трафика — вместе их называют BUM — рассылаются удалённым VTEP. Получая кадры, каждый VTEP изучает соответствие MAC и источника туннеля.
На маленькой лаборатории это работает. В крупной фабрике массовое flooding становится дорогим, а сходимость — не слишком предсказуемой.

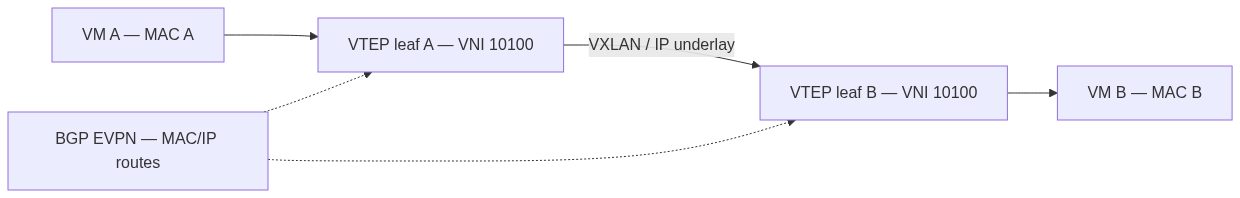

EVPN переносит информацию о MAC и IP через BGP. Вместо того чтобы сначала залить кадр всем и посмотреть, кто ответит, VTEP получает маршрут вида «этот MAC и этот IP находятся за таким VTEP».
Для L2 особенно важны EVPN Type 2 — MAC/IP Advertisement routes. Они помогают распространять привязки MAC и IP хоста и выполнять ARP/ND suppression. Сам BUM EVPN не отменяет: для него обычно нужен Type 3 (Inclusive Multicast Ethernet Tag), чаще всего через ingress replication. Type 2 убирает unknown-unicast learning и лишний ARP, а не «любое flooding навсегда».
ARP suppression
В обычной L2-сети запрос ARP является broadcast. Если control plane уже знает, какой MAC соответствует IP, локальный VTEP может ответить сам и не рассылать запрос по всей фабрике.
Это не отменяет ARP, но не позволяет каждому запросу гулять по всем стойкам. В большой виртуализированной среде разница заметна.
Geneve рядом с VXLAN
Geneve решает похожую задачу, но имеет расширяемые option fields. В них можно передавать дополнительные метаданные для сетевой обработки, политик или сервисов.
OVN обычно использует Geneve между гипервизорами. Cilium поддерживает и VXLAN, и Geneve. Выбирать Geneve только потому, что он «новее», не стоит: нужно проверить поддержку offload, сетевого оборудования, MTU и конкретных функций платформы.
VXLAN не обязан быть одним большим L2
Современная фабрика может использовать VXLAN как транспорт, а границу маршрутизации ставить близко к серверам: отдельные Ethernet-сегменты плюс распределённый шлюз. Как именно это раскладывается на L2VNI, L3VNI и anycast gateway — в части 10.
Практический вывод уже здесь: «у нас VXLAN» не означает «у нас один broadcast-домен на весь ЦОД».
Когда растянутый L2 оправдан
- миграция виртуальных машин с сохранением адреса;
- legacy-приложение, которое невозможно быстро перевести на маршрутизируемую схему;
- кластер, официально требующий общей L2-сети;
- временная миграция между площадками;
- подключение bare metal к tenant-сегменту.
Где это ломается
Если L2 растягивается только потому, что менять адреса неудобно, цена обычно выше ожидаемой:
- broadcast и unknown unicast получают дальность действия;
- отказ или петля затрагивают больше систем;
- сложнее локализовать асимметрию;
- возрастает зависимость от control plane;
- аварийное переключение площадок может конфликтовать с внешней маршрутизацией;
- flood-and-learn на большой фабрике маскирует отсутствие EVPN до первого инцидента.
Практическое правило: L2 растягиваем только для конкретного требования и заранее знаем, где расположена граница маршрутизации.
Где здесь SDN
Контроллер создаёт логический switch, порты, ACL и привязки к VNI. Локальные агенты превращают эту модель в flow rules и tunnel endpoints. Пользователь работает с логической сетью, не настраивая каждый гипервизор вручную.
OVN как раз предоставляет логические L2- и L3-сети, ACL, DHCP, DNS и распределённые маршрутизаторы поверх Open vSwitch.
В следующей части откажемся от идеи общей Ethernet-среды и перейдём к L3: IPIP, GRE, BGP, native routing и CrossSubnet.
Предыдущая часть: «Underlay и overlay: сеть под сетью»
Оглавление цикла: L2-overlay: VLAN, VXLAN, Geneve и EVPN
Следующая часть: «L3-overlay и native routing: IPIP, GRE, BGP и CrossSubnet»
