Цикл «Виды связности и SDN», часть 10. Предыдущая часть: «Self-hosted mesh: Headscale, NetBird, Netmaker, Nebula, ZeroTier и OpenZiti».

Ось: область — ЦОД.

Фабрика ЦОД строится вокруг простой идеи: underlay должен быстро и предсказуемо доставлять IP-пакеты между leaf-коммутаторами, а tenant-сети и политики живут поверх него.

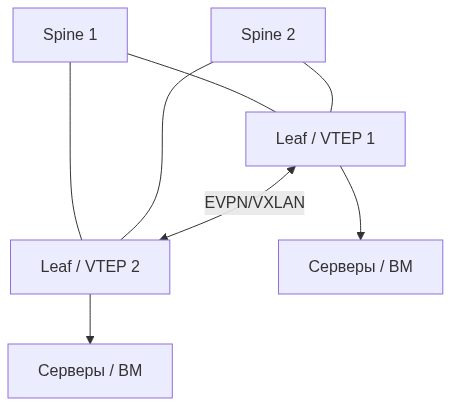

Spine-leaf

Каждый leaf подключён к каждому spine. Сервер обычно подключают к одному leaf или к паре. Путь между стойками имеет одинаковое число L3-переходов.

ECMP распределяет потоки по нескольким равнозначным путям. Отказ одного линка или spine уменьшает доступную полосу, но не обязан разрывать связность.

Underlay часто использует eBGP или OSPF/IS-IS. Его задача — маршрутизация loopback/VTEP-адресов и стабильная IP-доставка.

VXLAN data plane

Leaf или гипервизор выступает VTEP. Ethernet или IP-трафик tenant помещается в VXLAN и идёт к удалённому VTEP.

Underlay не хранит MAC конечных VM. Он видит только IP VTEP и UDP-потоки.

EVPN control plane

BGP EVPN распространяет информацию, необходимую overlay.

Коротко по типам маршрутов, которые здесь важны:

• Type 1 — Ethernet Auto-Discovery, в том числе для ESI и multi-homing;
• Type 2 — MAC и, при наличии, IP хоста (привязка ARP/ND); next-hop — VTEP, а не «IP endpoint»;
• Type 3 — Inclusive Multicast Ethernet Tag, обычно ingress replication для BUM;
• Type 4 — Ethernet Segment;
• Type 5 — IP prefix routes для L3.

EVPN уменьшает flood-and-learn, но BUM не исчезает: Type 3 как раз про него. Type 2 убирает unknown-unicast learning и даёт ARP suppression, а не «больше никакого flooding».

L2VNI и L3VNI

L2VNI соответствует логическому Ethernet-сегменту.

L3VNI связывается с VRF и используется для маршрутизации между сетями. Tenant может иметь несколько L2VNI внутри одной VRF.

Distributed anycast gateway размещает одинаковый gateway IP/MAC на leaf. VM отправляет пакет ближайшему leaf, и inter-VLAN routing происходит локально.

Symmetric и asymmetric IRB

IRB — Integrated Routing and Bridging: leaf одновременно коммутирует внутри сегмента и маршрутизирует между сегментами.

При asymmetric IRB ingress leaf должен знать L2VNI назначения. Он маршрутизирует пакет и затем передаёт кадр в удалённый L2-сегмент.

При symmetric IRB оба leaf делают IP lookup, а между ними ходит L3VNI. Egress leaf переводит пакет в нужный L2VNI. Такая модель обычно лучше масштабируется по числу tenant-сегментов: ingress не обязан знать все удалённые L2VNI.

Border leaf

Overlay должен соединяться с внешним миром: Интернетом, MPLS, firewall, физическими серверами и legacy VLAN. Это выполняют border leaf или gateway routers.

Именно здесь часто появляется централизованный транзит, NAT, service chaining и дополнительная точка отказа. Красивый distributed east-west не отменяет проектирование north-south.

OVN и виртуальная сеть гипервизоров

OVN создаёт logical switches, logical routers, ACL, DHCP и DNS поверх Open vSwitch.

Distributed logical router реализуется на гипервизорах. East-west пакет может маршрутизироваться на исходном compute, не проходя через центральный network node. Для выхода к физической сети используются gateway chassis.

В OpenStack Neutron ML2/OVN создаёт tenant networks, ports, routers и security groups, а OVN переводит желаемую модель в logical flows и правила OVS.

Geneve удобен OVN из-за передачи metadata. VXLAN применяется при взаимодействии с VTEP и в отдельных сценариях.

Связь EVPN и OVN

Это не взаимоисключающие системы.

• EVPN/VXLAN может работать в физической fabric.
• OVN создаёт overlay между гипервизорами.
• Gateway связывает виртуальные logical networks с физическими VLAN/VXLAN/EVPN.
• Более новые интеграции позволяют динамически рекламировать маршруты через BGP.

Главное — не построить два независимых control plane, каждый из которых считает себя главным владельцем одного маршрута.

Что резервировать

• spine и leaf links;
• BGP route reflectors, если используются;
• border leaf;
• OVN Northbound/Southbound databases;
• gateway chassis;
• внешние BGP-сессии;
• DHCP/DNS и metadata services;
• физические подключения storage и management.

Где это ломается

• Два control plane рекламируют один и тот же маршрут в разные стороны.
• EVPN включили, а Type 3/BUM и ARP suppression не проверили.
• Anycast gateway есть, а north-south всё равно едет в один незарезервированный border leaf.
• Все RR и контроллеры OVN стоят в одной стойке.
• MTU фабрики оставили 1500 при VXLAN между leaf.

В следующей части перенесём эти понятия в Kubernetes, где роль endpoints выполняют pods, а выбор между VXLAN, Geneve, IPIP и native routing часто скрыт за одной настройкой CNI.
